LED是用于许多不同应用的小型强光灯。首先,我们将学习闪烁LED,即微控制器的Hello World。它就像打开和关闭灯一样简单。建立这个重要的基线将为你提供坚实的基础,以实现更复杂的实验。

必需的组件

你将需要以下组件:

  • 1 × Breadboard 面包板
  • 1 × Arduino Uno R3
  • 1 × LED
  • 1 × 330Ω 电阻
  • 2 × 跳线

程序

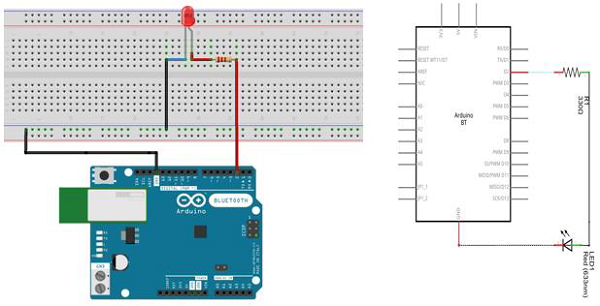

按照电路图连接面包板上的组件,如下图所示。

连接面包板

注意 - 要了解LED的极性,请仔细查看。两个腿中较短的,朝向灯泡的平坦边缘表示负极端子。


LED

像电阻器这样的组件需要将其端子弯曲成90°角,以便恰当的适配面包板插座。你也可以将端子切短。


电阻器

草图

在计算机上打开Arduino IDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开新的草图文件。

打开Arduino IDE软件

Arduino代码

/*
   Blink
   Turns on an LED on for one second, then off for one second, repeatedly.
*/

// the setup function runs once when you press reset or power the board

void setup() {  // initialize digital pin 13 as an output.
   pinMode(2, OUTPUT);
}

// the loop function runs over and over again forever

void loop() {
   digitalWrite(2, HIGH); // turn the LED on (HIGH is the voltage level)
   delay(1000); // wait for a second
   digitalWrite(2, LOW); // turn the LED off by making the voltage LOW
   delay(1000); // wait for a second
}

代码说明

pinMode(2,OUTPUT) - 在使用Arduino的引脚之前,你需要告诉Arduino Uno R3它是INPUT还是OUTPUT。我们使用一个内置的“函数”pinMode()来做到这一点。

digitalWrite(2,HIGH) - 当使用引脚作为OUTPUT时,可以将其命令为HIGH(输出5伏)或LOW(输出0伏)。

结果

你应该看到你的LED打开和关闭。如果没有看到所需的输出,请确保你已正确组装电路,并已验证和将代码上传到电路板。
